4.3 寸模拟高清工程宝规格书
锐众内部型号：AT430TAC V5.6
2017-12-30 更新CVI 3.0 2560*1440@25/30fps(4MP)

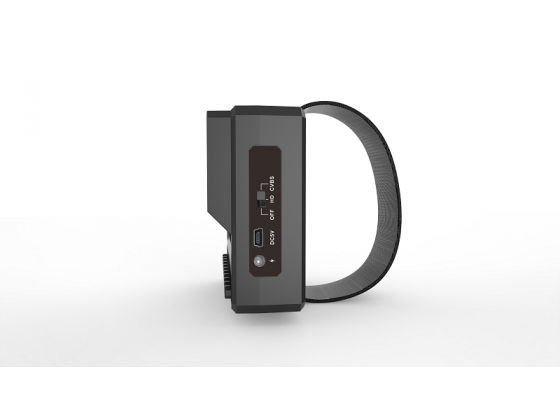

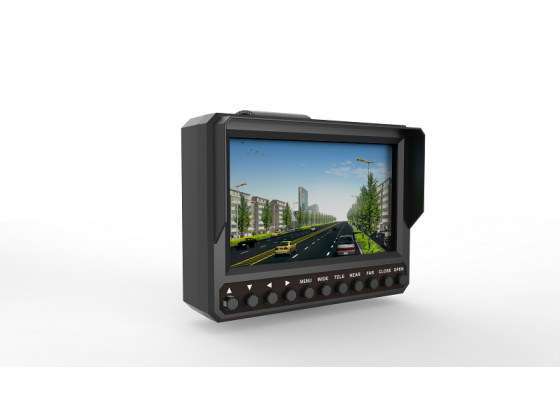

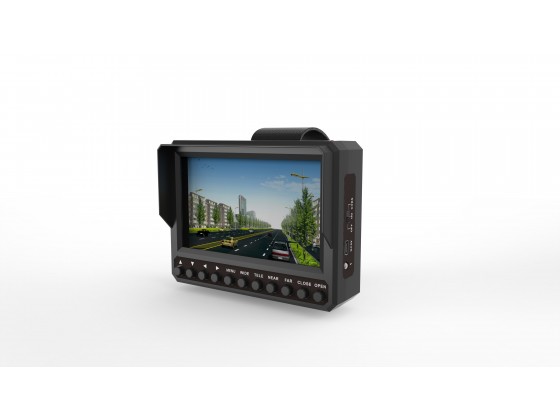

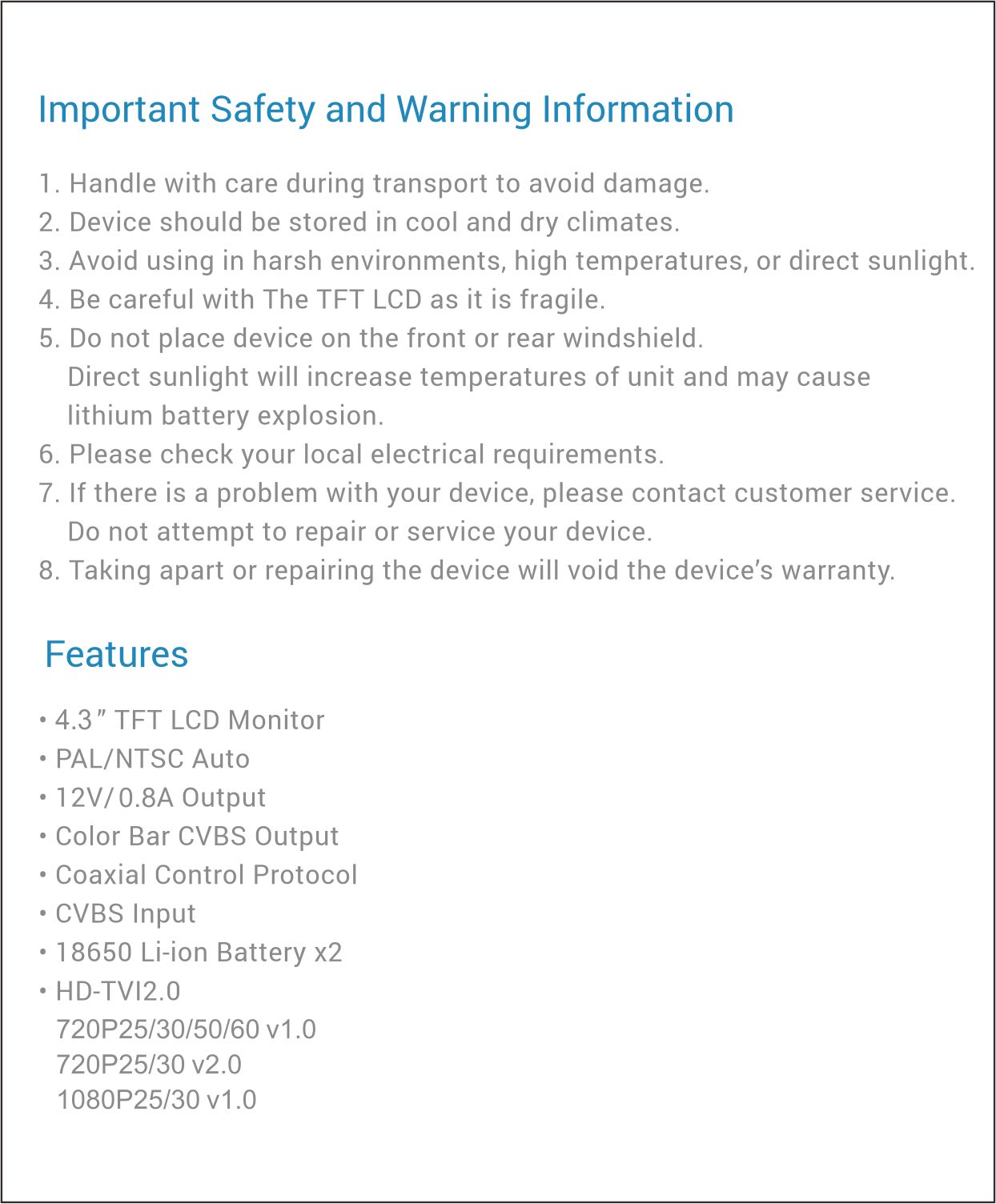

一．产品外观

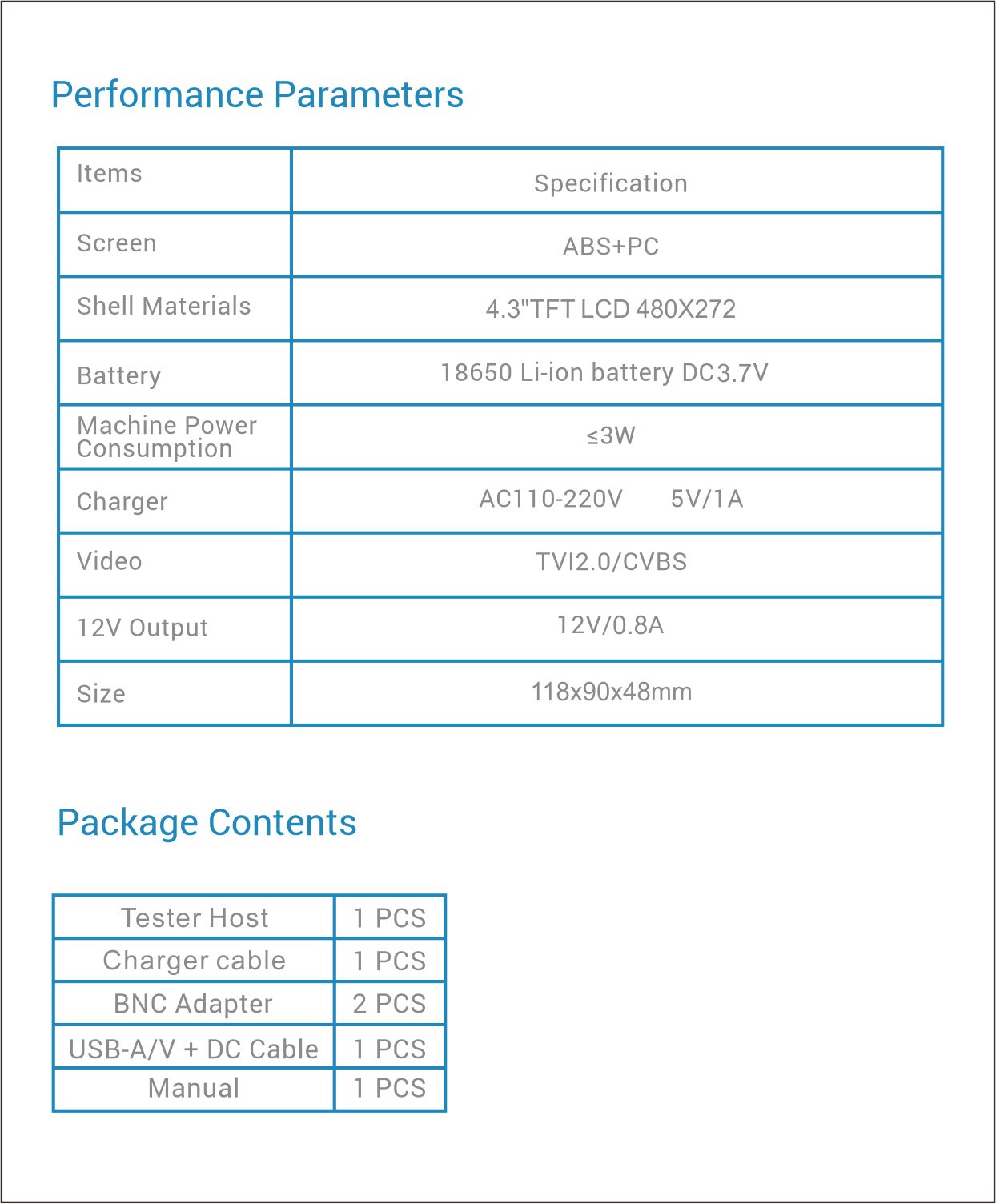

二．产品清单
1.4.3 寸HD TESTER 主机1 台
2.组合线（USB-A 转莲花头+DC 头） 1 条
3.转接头2 个
4.说明书1 本
5.握带1 条
6.USB 5V 充电器1 个

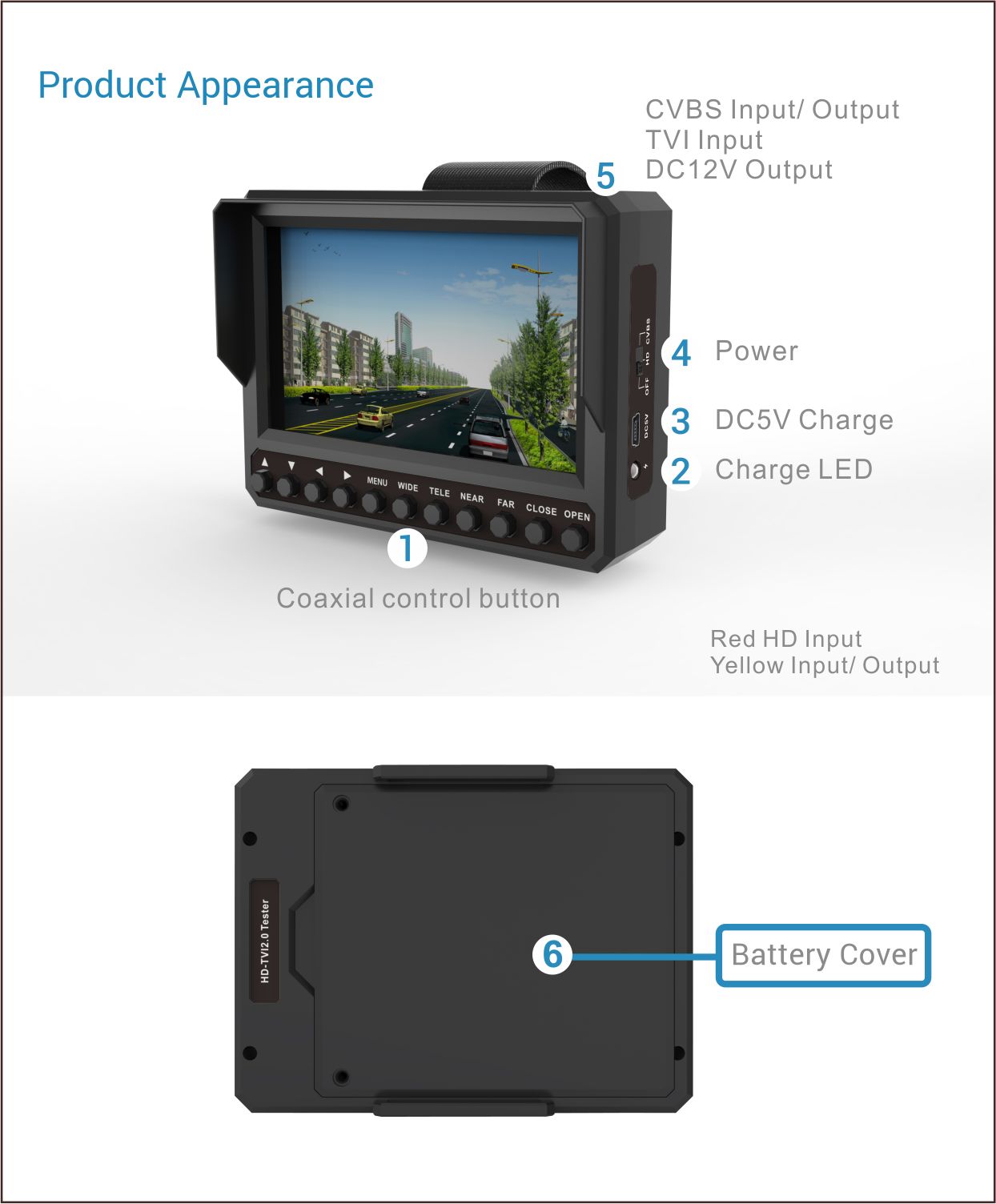

三．主要部件
1.外壳ABS
2. 4.3 寸液晶屏480*272
3.电池组2 节18650 单节容量2.2AH，总容量4.4AH
4.主板
5.解码模块
6.握带

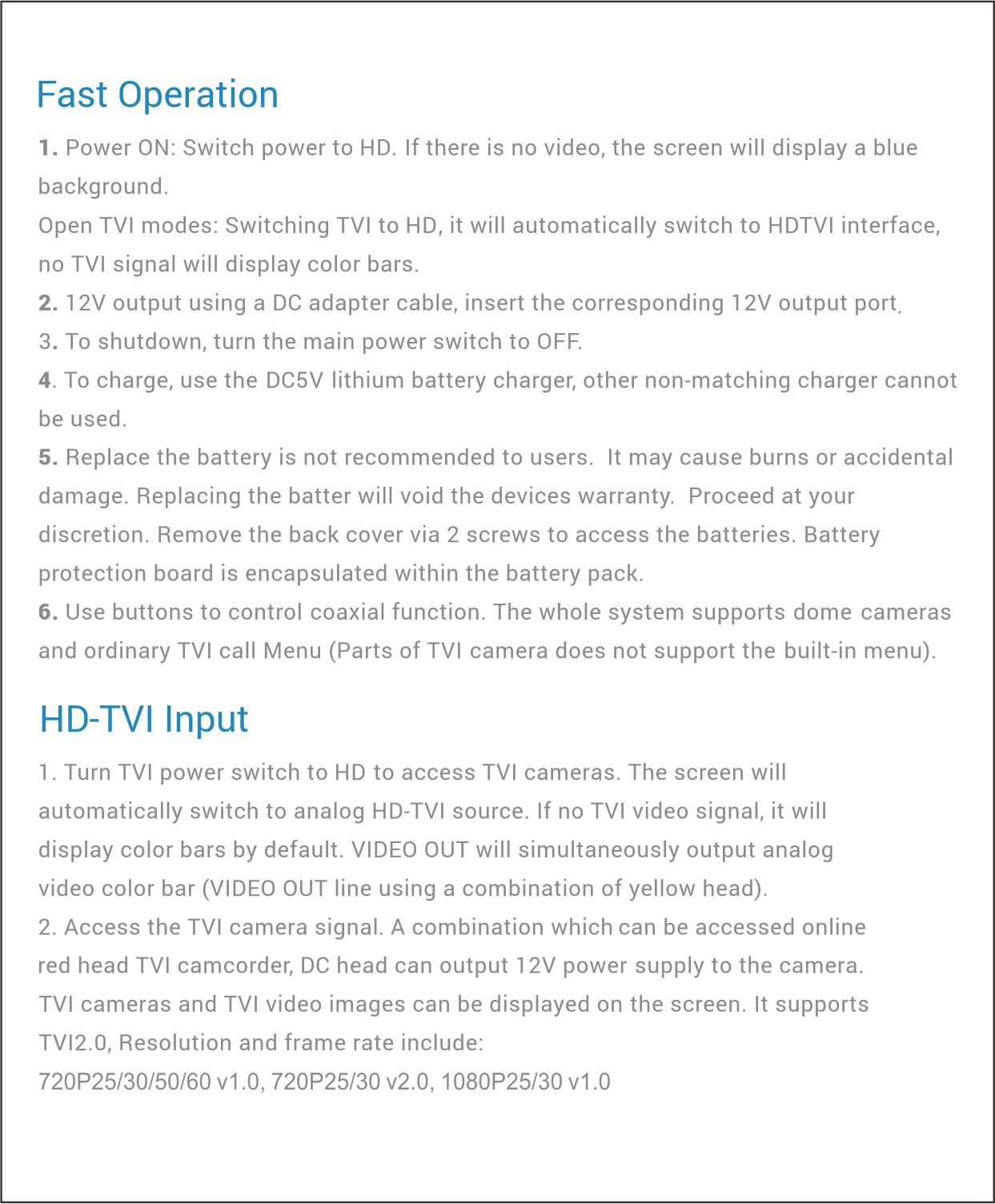

四．输入/输出显示
1.TVI2.0 1280*720@25/30/50/60fps(720P 1.3MP)
1280*720@25/30fps(720P 1.3MP) V2.0
1920*1080@25/30fps(1080P 2MP)
TVI3.0 2048*1536@18 fps (3MP)
TVI4.0 2560*1440@25/30fps (4MP)
2560*1944@20fps (5MP)
2560*1944@12.5fps (NTSC/PAL) (5MP)
2.AHD2.0 1280*720@25/30fps(720P 1.3MP)
1920*1080@25/30fps(1080P 2MP)
AHD3.0 2048*1536@18fps(3MP)
2560*1440@15fps(4MP)
以下4MP,5MP 为海康威视2017 年初推出的5MP TVI 摄像机格式，输出信号实
际为AHD 模式，主要原因应该是XVR 没有同步推出，为了兼容支持，输出做了
AHD 格式处理，后期应该都为TVI 格式。我们测试样机有输出TVI 信号的，也
有输出AHD 信号。
2560*1440@25/30fps(4MP)
2560*1944@20fps(NTSC/PAL)(5MP)
3.CVI2.0 1280*720@25/30/50/60 (720P 1.3MP)
1920*1080@25/30 (1080P 2MP)
CVI 3.0 2560*1440@25/30fps(4MP)
4.模拟CVBS 信号PAL /NTSC 输入/输出
5.模拟彩条输出

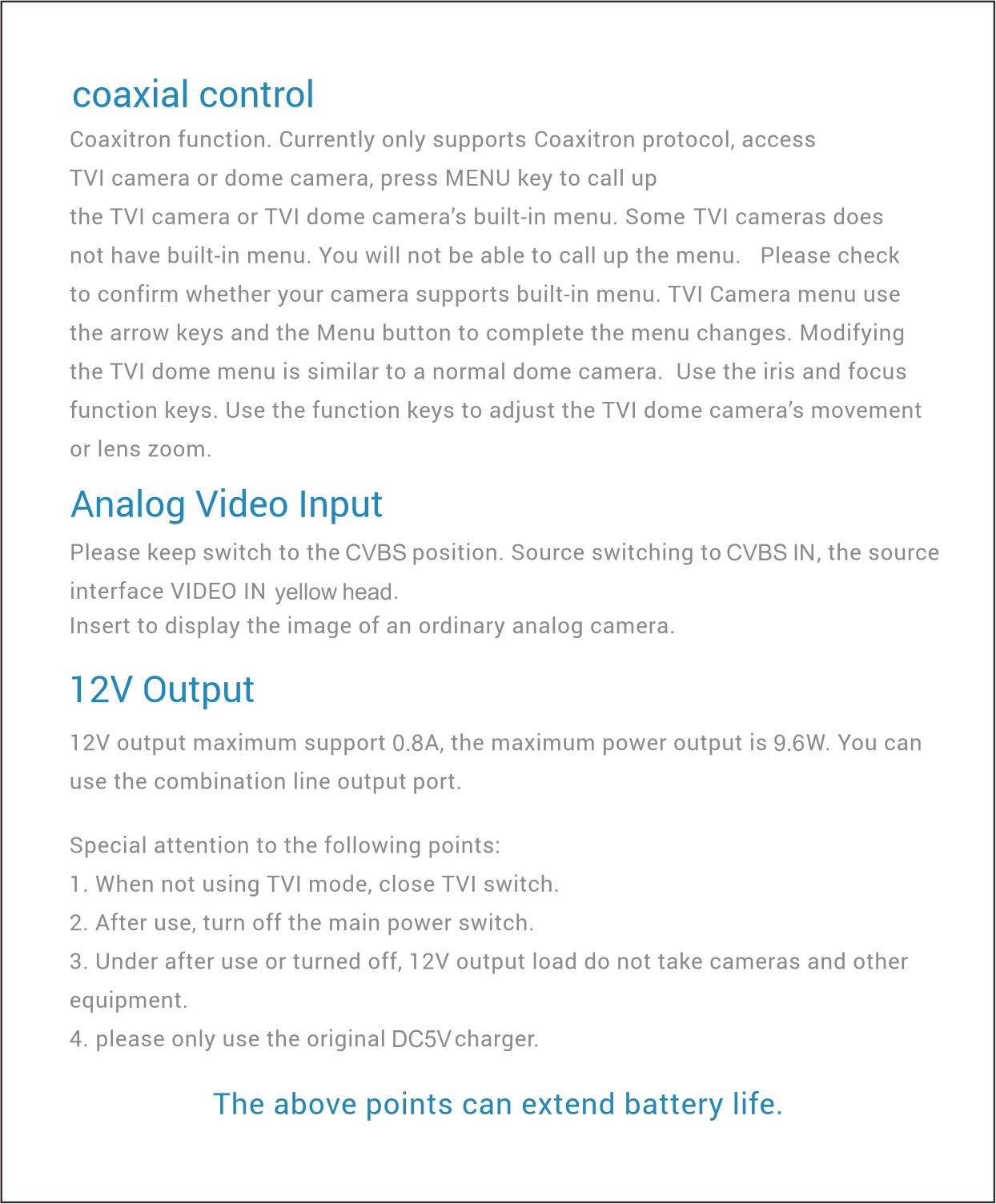

6.支持TVI 球机同轴视控功能，海康威视同轴视控协议：UTC HIKVISION-C
五．充电及输出
1.电池组最高电压为4.2V，2 节18650 并联
2.最大输出12V/800MA
3.标准CVBS 信号彩条输出，NTSC 或PLA 自动输出，默认PAL
注：开机后没有输入信号摄像机时彩条输出为PAL，接入摄像机信号后输出的彩
条制式是根据摄像机制式来决定。
六．功耗
1.设备耗电最大功耗：2.5W（不接12V 负载时，设备自身耗电）
2.12V 输出最大功耗9.6W。
七．尺寸、重量
裸机最大尺寸：118*90*47MM
裸机重量：280g
产品包装尺寸：120*100*145MM
纸箱尺寸：
包装后重量：500g

1 箱毛重：19.5kg (36PCS)
