模拟高清工程宝规格书
锐众内部型号：X41TAC V5.6
2017-12-30 更新增加CVI3.0 2560*1440@25/30fps(4MP)

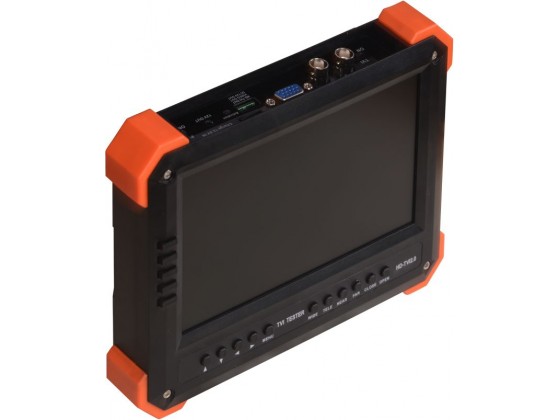

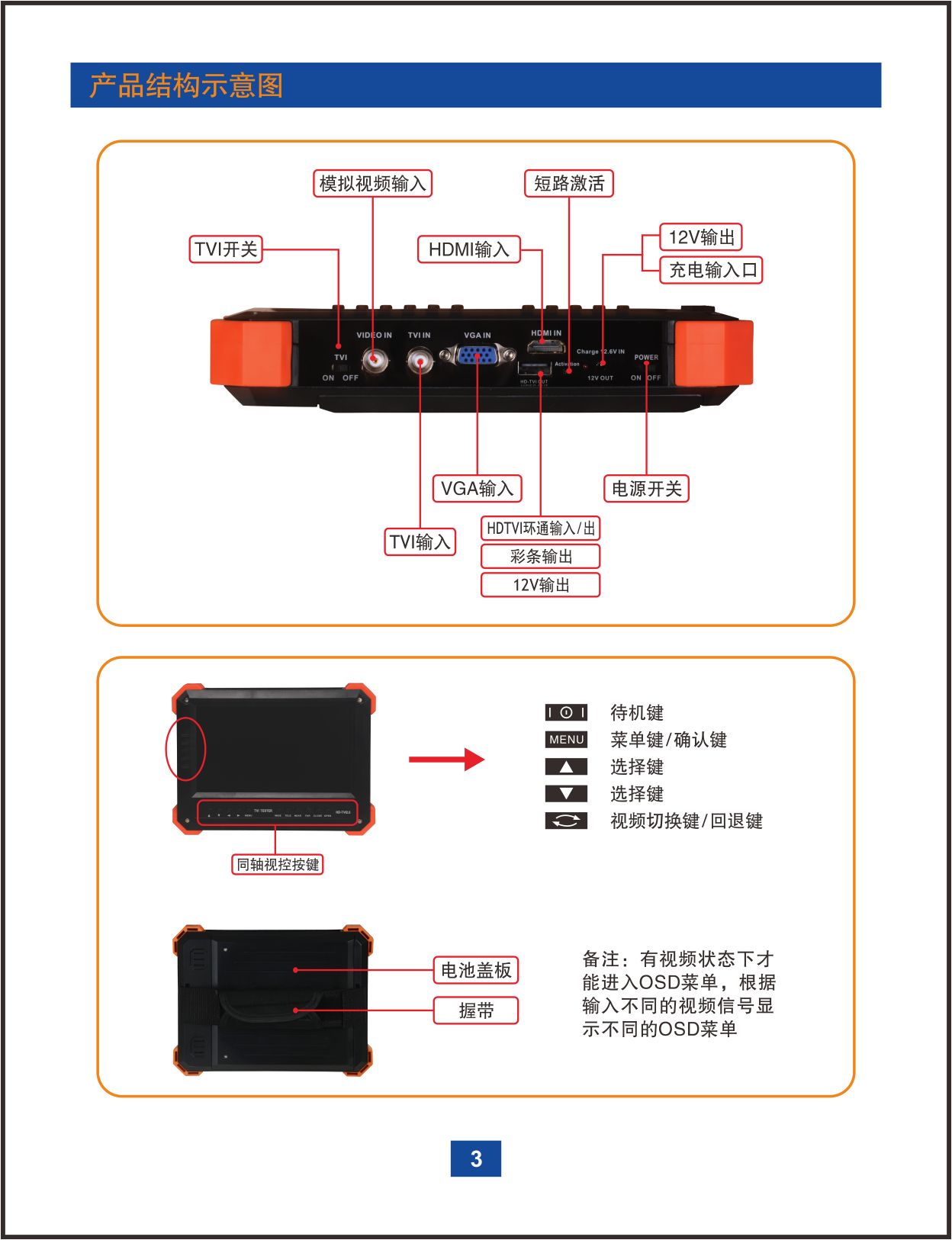

一．产品外观
二．产品附件
1.12.6V 锂电池专用充电器（欧规或美规） 1 个
2.BNC 跳线1 条
3.DC-DC 线1 条
4.组合线1 条
5.转接头2 个
6.说明书1 本
三．主要部件
1. 外壳ABS
2. 7 寸液晶屏800*480
3.电池组3 节三星18650 2600MA 带5A 锂电池保护板
4.主板
5.解码模块
6.液晶驱动板VGA HDMI 输入显示最大支持1920*1080

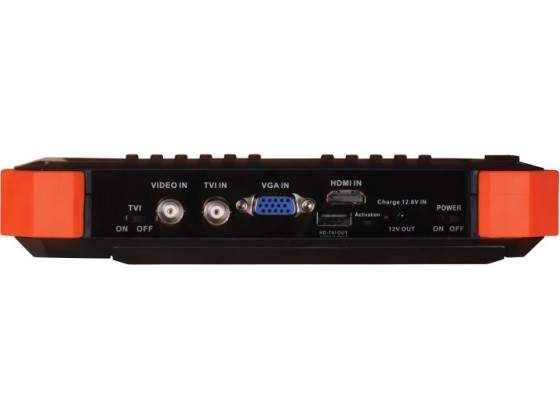

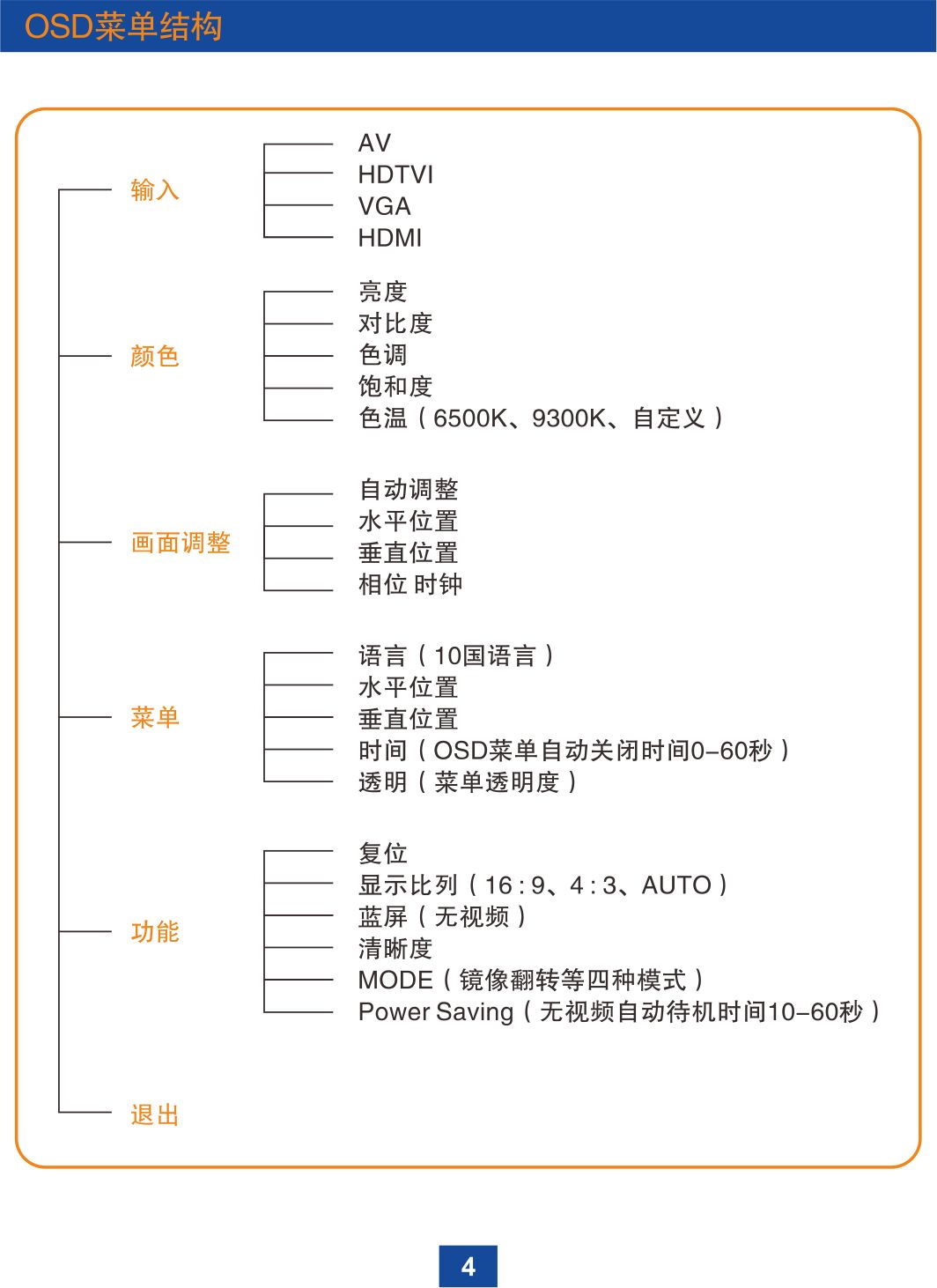

四．输入/输出显示
1.TVI2.0 1280*720@25/30/50/60fps(720P 1.3MP)
1280*720@25/30fps(720P 1.3MP) V2.0
1920*1080@25/30fps(1080P 2MP)
TVI3.0 2048*1536@18 fps (3MP)
TVI4.0 2560*1440@25/30fps (4MP)
2560*1944@20fps (5MP)
2560*1944@12.5fps (NTSC/PAL) (5MP)
2.AHD2.0 1280*720@25/30fps(720P 1.3MP)
1920*1080@25/30fps(1080P 2MP)
AHD3.0 2048*1536@18fps(3MP)
2560*1440@15fps(4MP)
以下4MP,5MP 为海康威视2017 年初推出的5MP TVI 摄像机格式，输出信号实
际为AHD 模式，主要原因应该是XVR 没有同步推出，为了兼容支持，输出做了
AHD 格式处理，后期应该都为TVI 格式。我们测试样机有输出TVI 信号的，也
有输出AHD 信号。
2560*1440@25/30fps(4MP)
2560*1944@20fps(NTSC/PAL)(5MP)
3.CVI2.0 1280*720@25/30/50/60 (720P 1.3MP)
1920*1080@25/30 (1080P 2MP)
CVI 3.0 2560*1440@25/30fps(4MP)
4.模拟CVBS 信号PAL /NTSC 输入/输出
5.模拟彩条输出
6.支持VGA /HDMI1.0
7.支持TVI 球机同轴视控功能，海康威视同轴视控协议：UTC HIKVISION-C

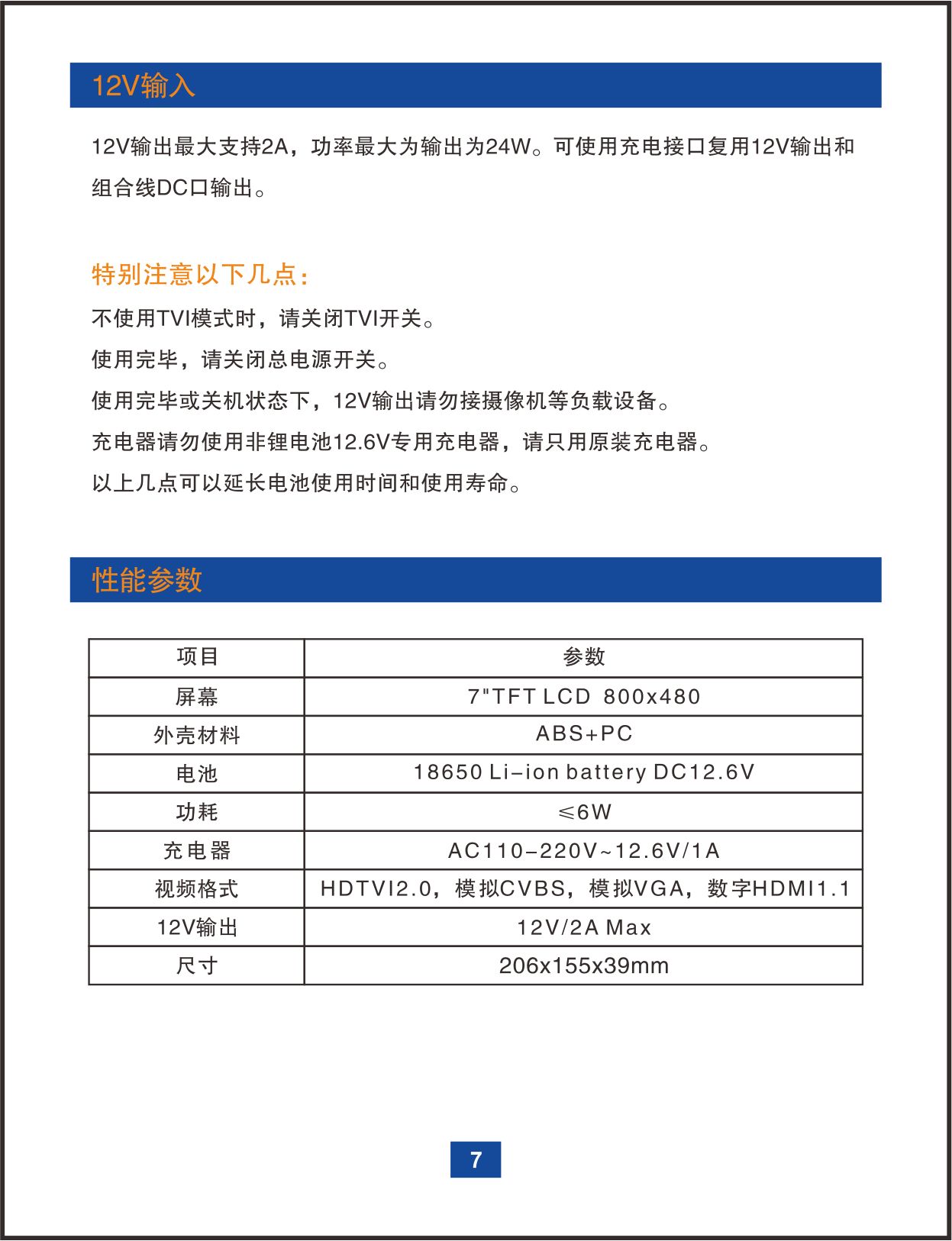

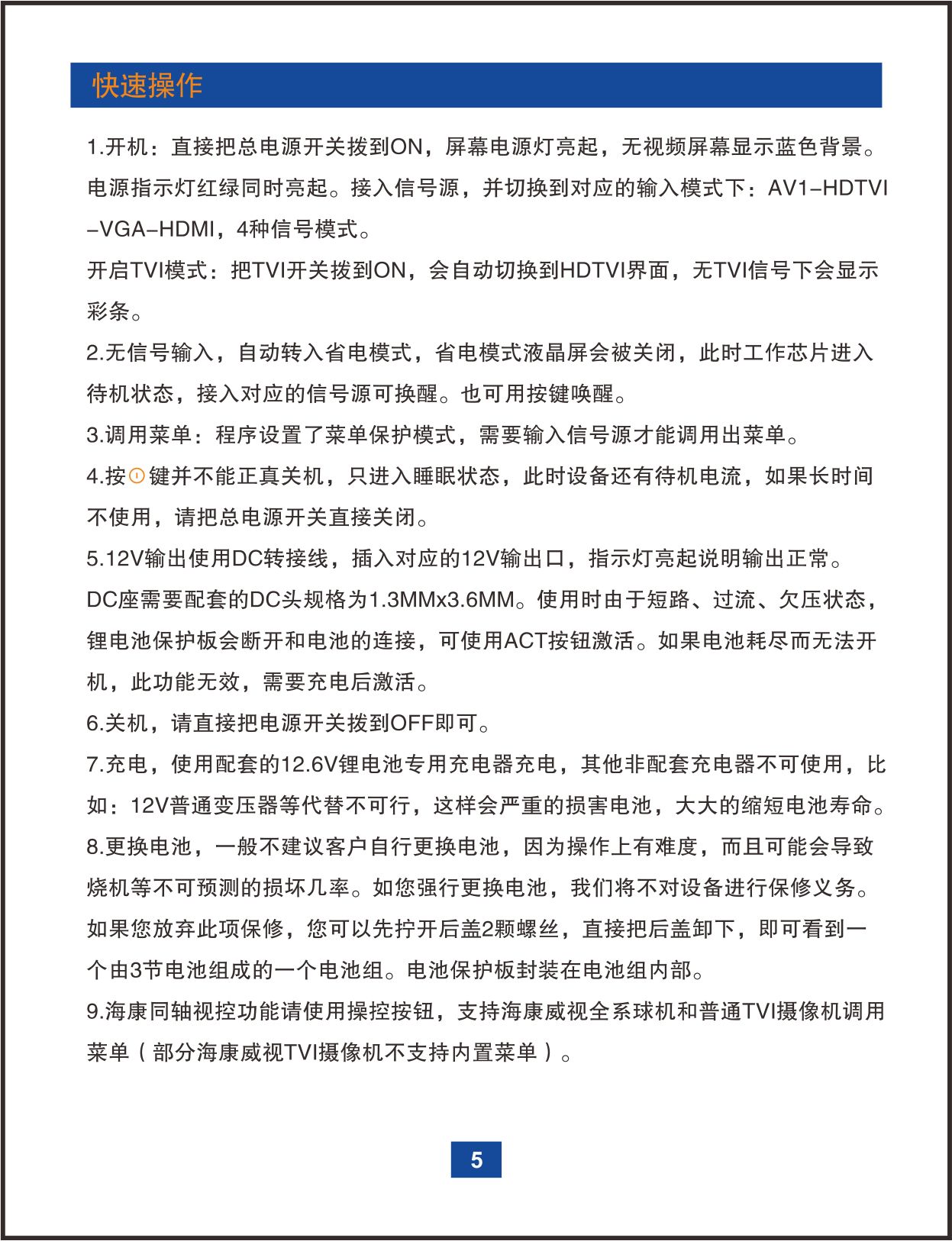

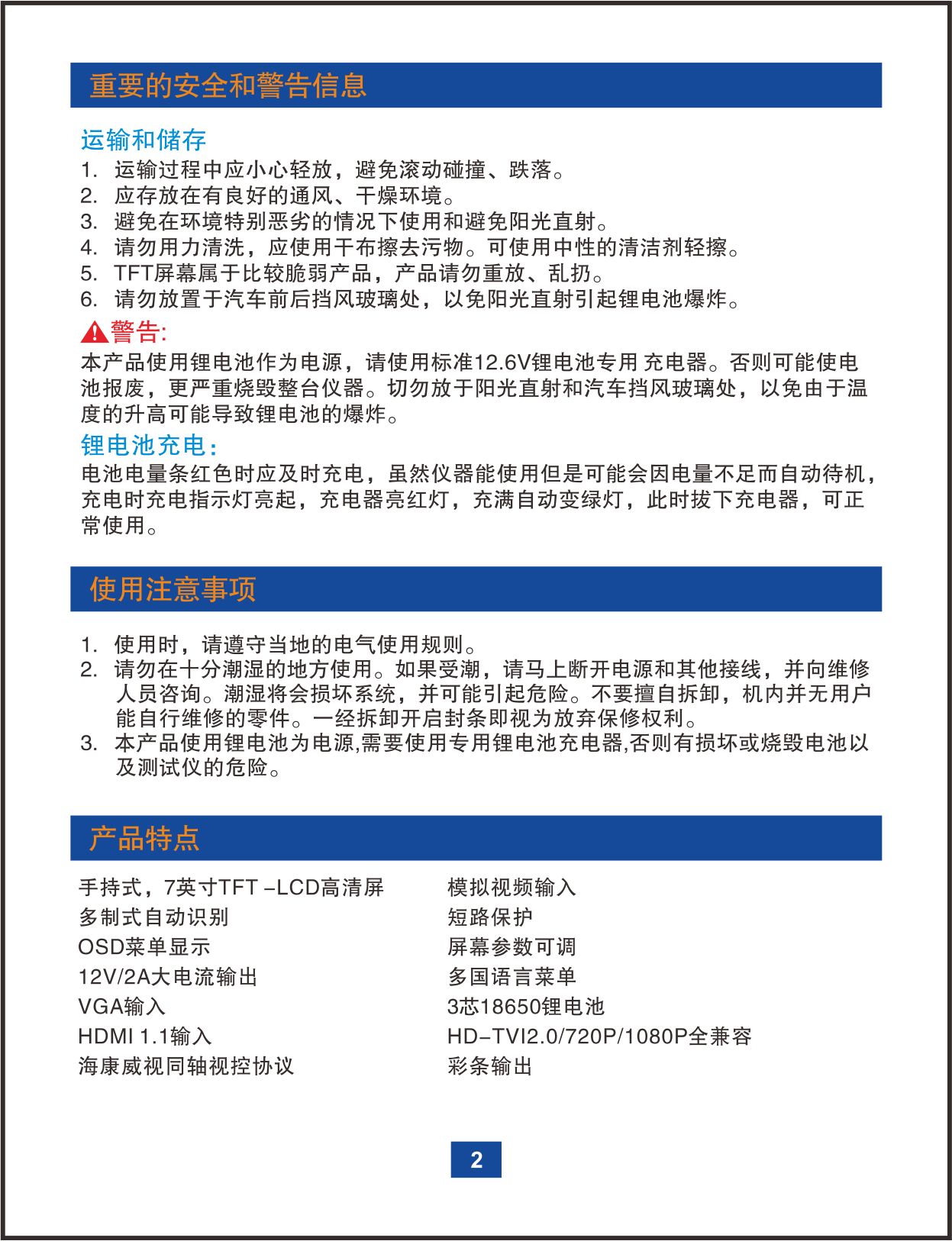

五．充电及输出
1.电池组最高电压为12.6V，3 节18650 串接
复用输出11.1V-12.6V 给摄像机供电，可使用DC-DC 线或USB 组合线DC 头，锂
电池组直接输出，最大放电电流2A。
2. 12.6V 锂电池专用充电器，输入110V-230V，输出12.6V/1A，充满自停。提供
欧规或美规。
六．功耗
基础功耗（不开启TVI 功能）:2.9W
TVI 功能独立功耗:1.9W
总功耗4.8W
七．尺寸、重量
产品裸机最大尺寸：205MM*155MM*38MM
产品包装尺寸：28.5CM*18.5CM*7CM
纸箱尺寸：36.5CM*30CM*40CM（10 台一箱）
1 台净重：1.05 Kg
纸箱重：0.7Kg

1 箱毛重：11.2Kg+0.2Kg

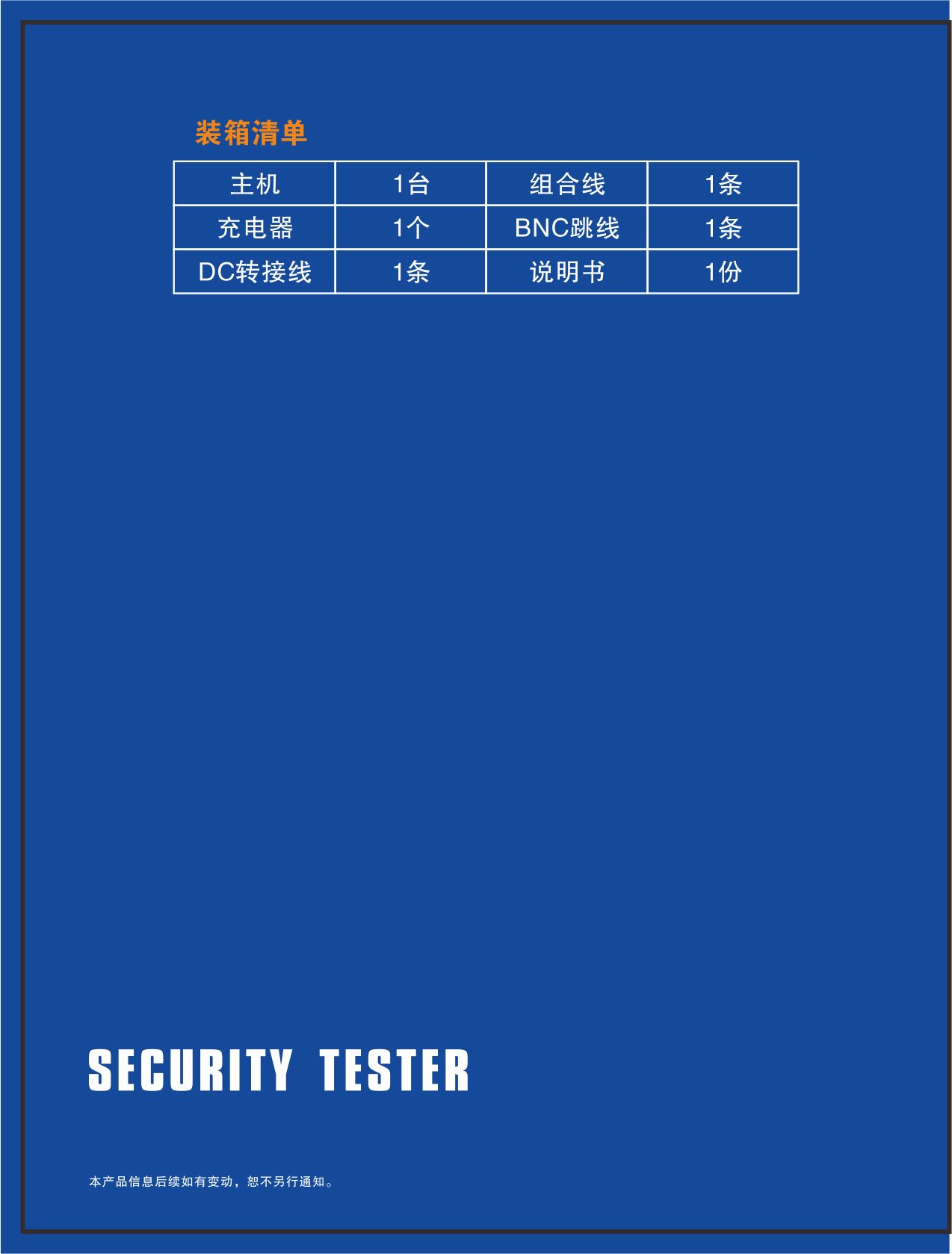

产品附件
1.12.6V 锂电池专用充电器（欧规或美规） 1 个
2.BNC 跳线1 条
3.DC-DC 线1 条
4.组合线1 条
5.转接头2 个
6.说明书1 本
