模拟高清工程宝设计规格书
锐众内部型号：X42TAC V5.6
2018-05-30

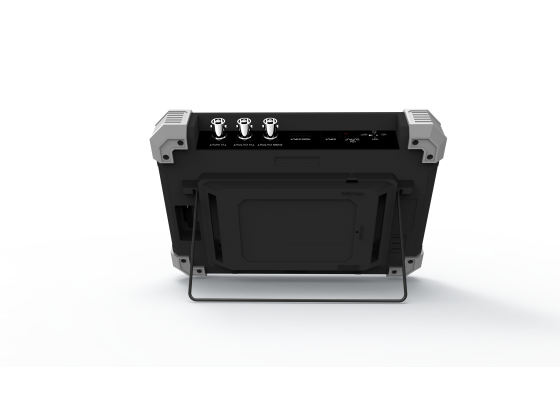

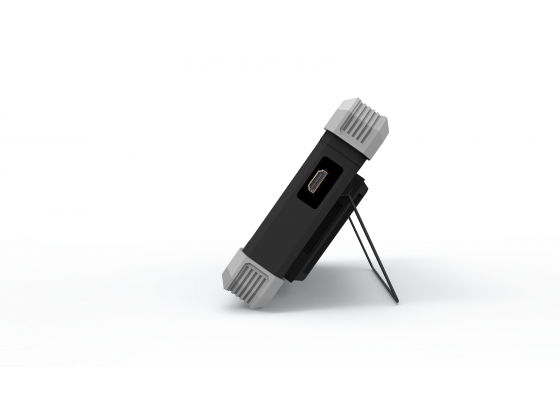

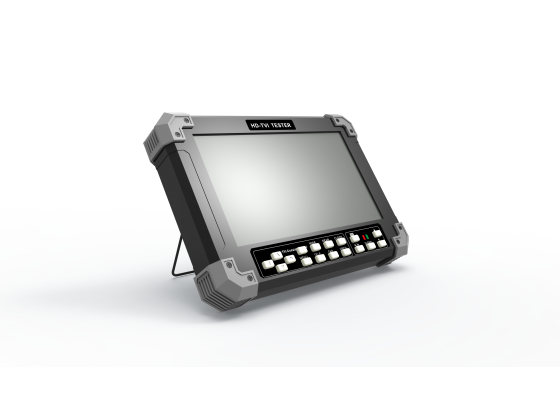

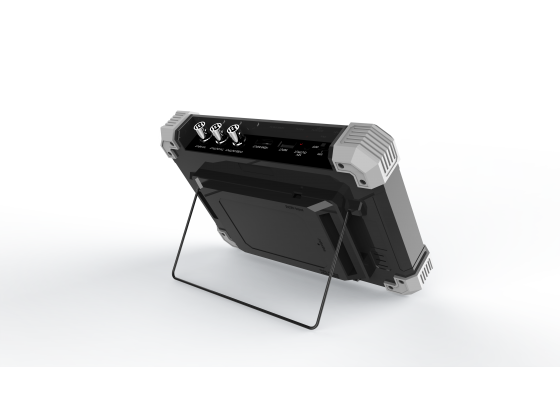

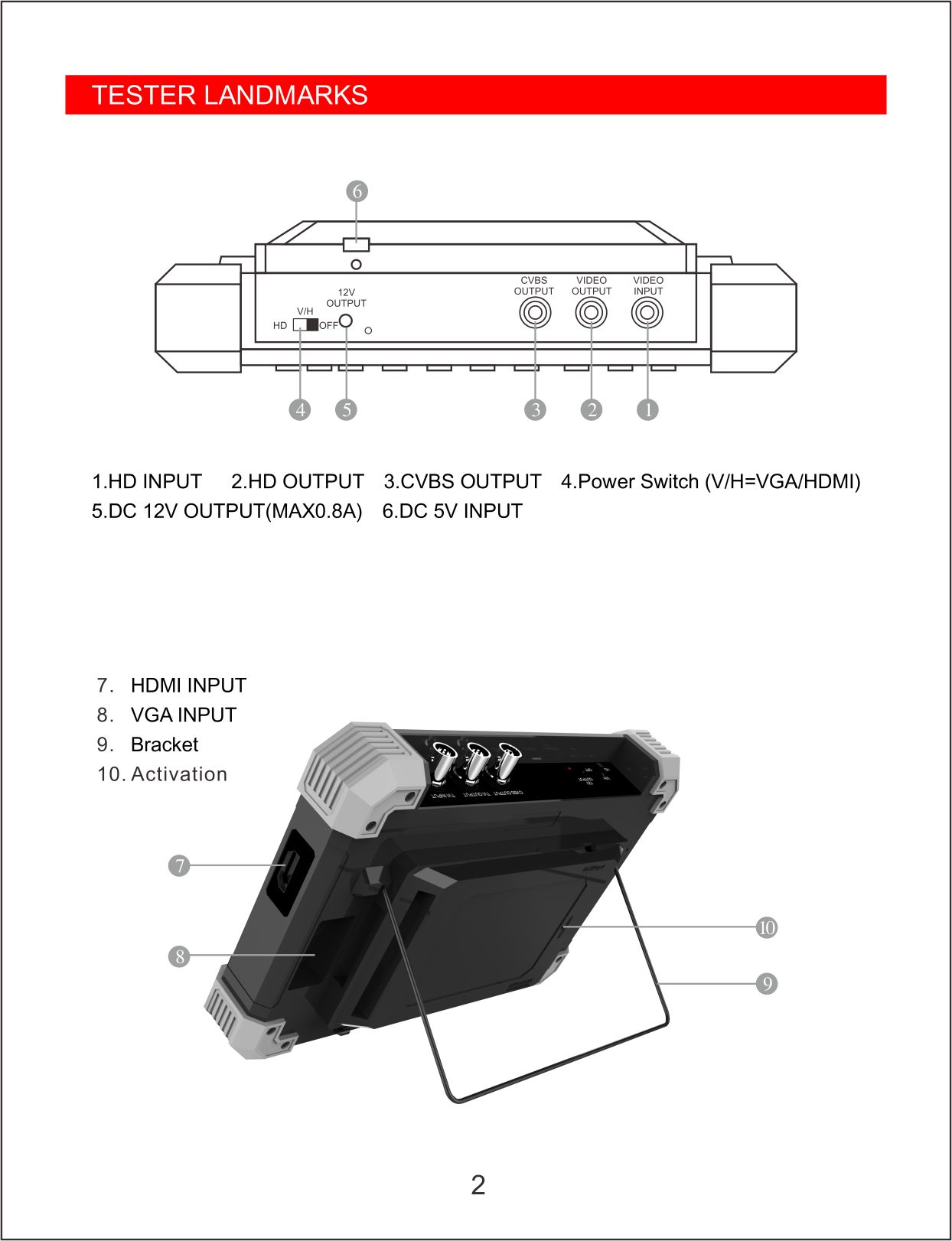

一．产品外观（见后详图）
二．产品附件
1. 5V/1A USB 充电器（欧规或美规） 1 个
2.BNC 跳线1 条
3.DC-DC 线1 条
4.说明书1 本
可选附件：
工具箱
三．主要部件
1. 外壳ABS

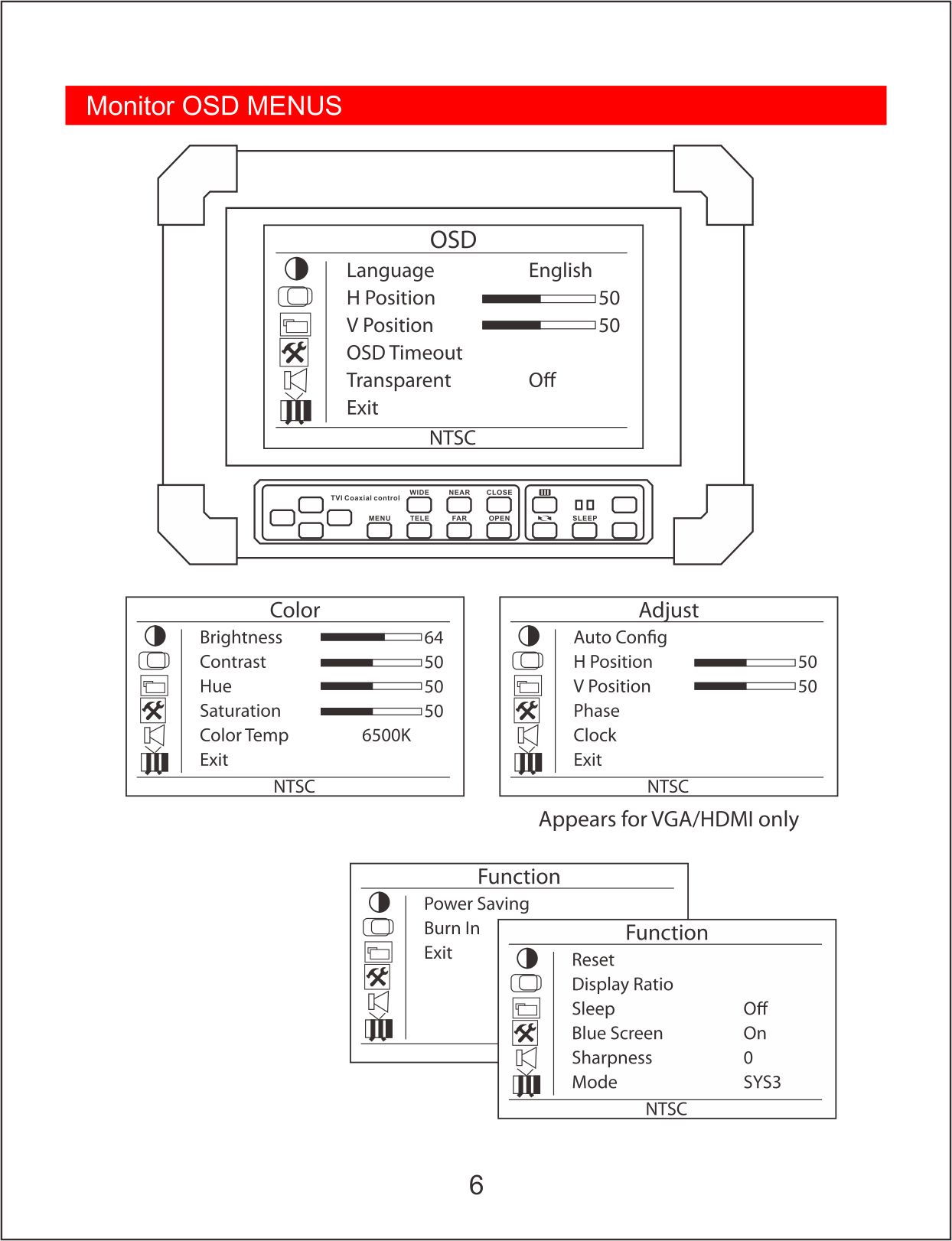

2. 7 寸液晶屏800*480

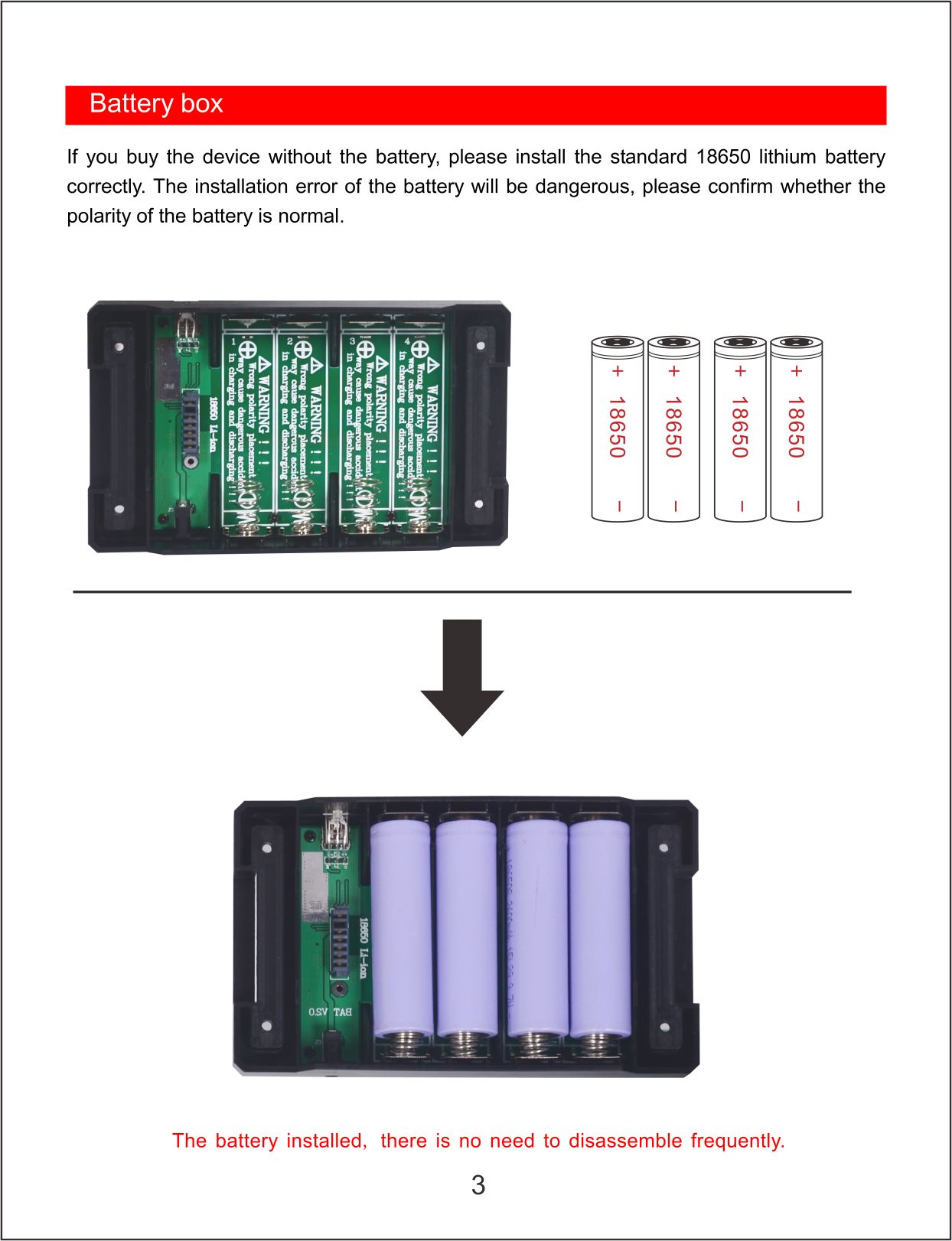

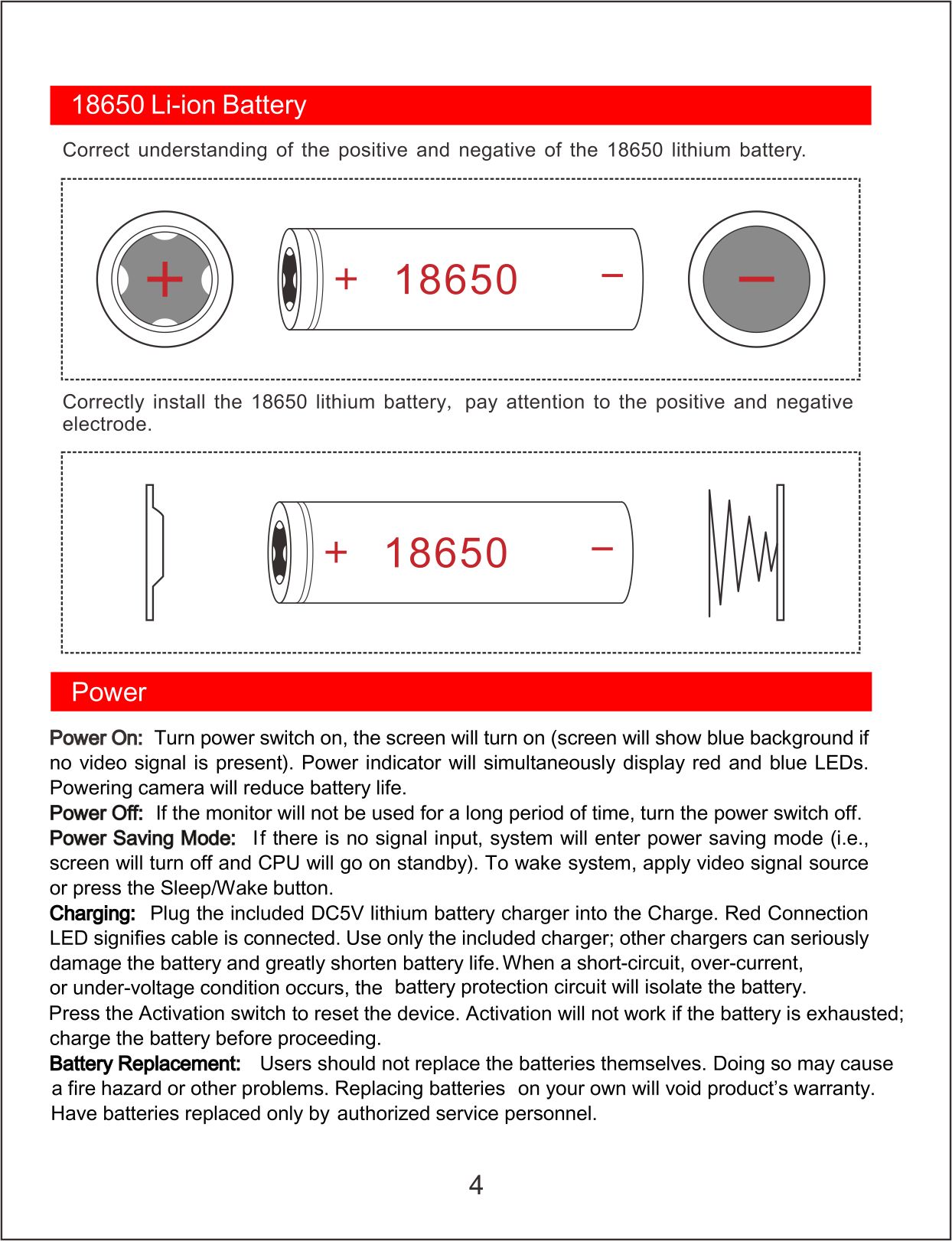

3.电池：18650 锂电池4 节，总计8800mAH，单节2200mAh
工作1 小时1A 电流，不含12V 输出功耗。电池保护板带有电池防反接保护功能，
电池错放不会烧机，放错的电池不会放电。电池要根据内部指示严谨操作。
4.模拟高清接收模块

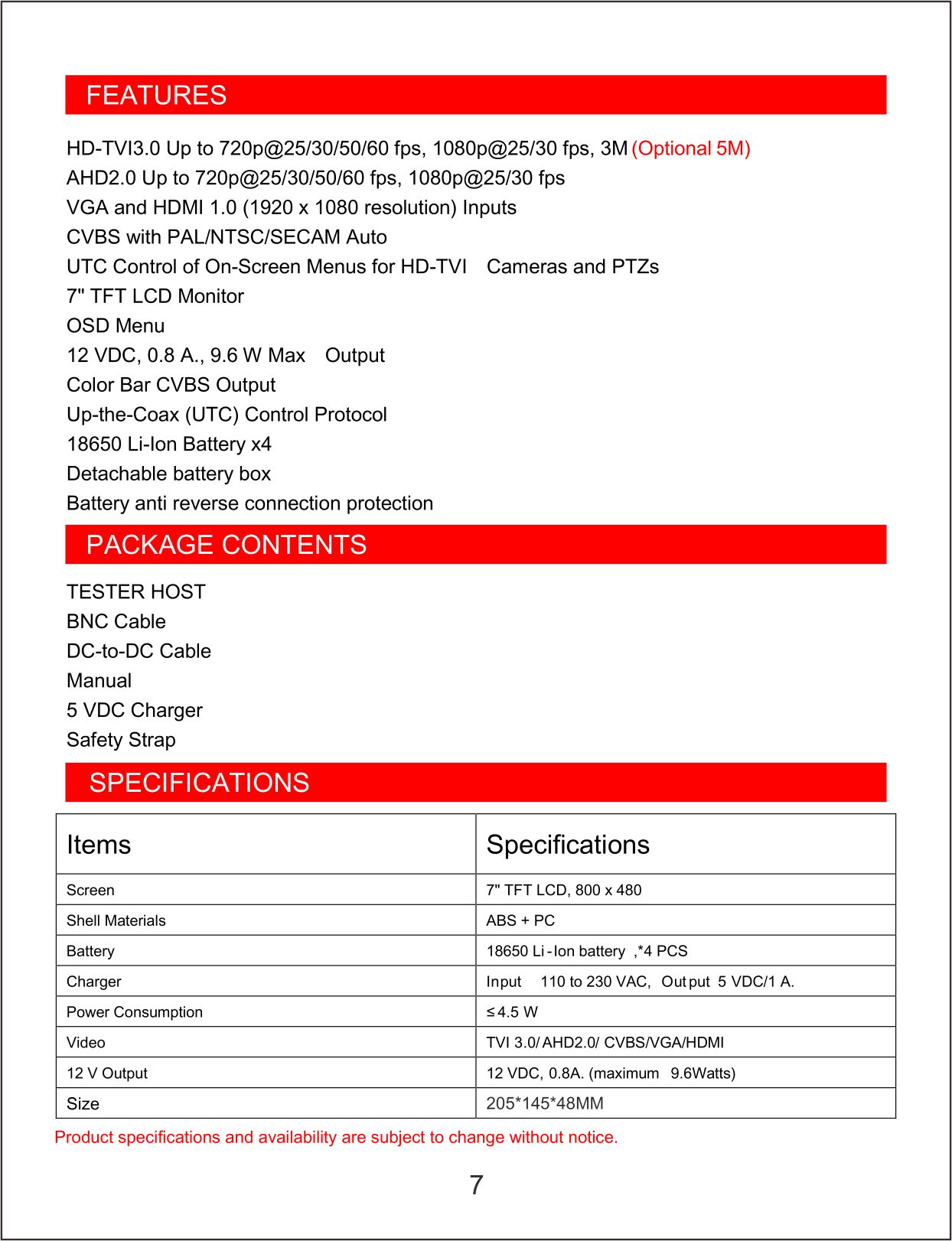

四．输入/输出显示
1.TVI2.0 1280*720@25/30/50/60fps(720P 1.3MP)V1.0
1280*720@25/30fps(720P 1.3MP) V2.0
1920*1080@25/30fps(1080P 2MP)
TVI3.0 2048*1536@18 fps (3MP)
TVI4.0 2560*1440@25/30fps(4MP)
2560*1944@12.5fps (5MP)
2560*1944@20fps (5MP)
2.AHD1.0 1280*720@25/30fps(720P 1.3MP)
AHD2.0 1920*1080@25/30fps(1080P 2MP)
AHD3.0 2048*1536@18fps(3MP)
2560*1440@15/25/30fps(4MP)
2560*1944@20fps (5MP)
3.CVI2.0 1280*720@25/30/50/60 (720P 1.3MP)
1920*1080@25/30 (1080P 2MP)
CVI 3.0 2560*1440@25/30fps(4MP)
4.支持模拟CVBS 信号PAL /NTSC
5.支持VGA /HDMI1.1 输入最大支持1920*1080

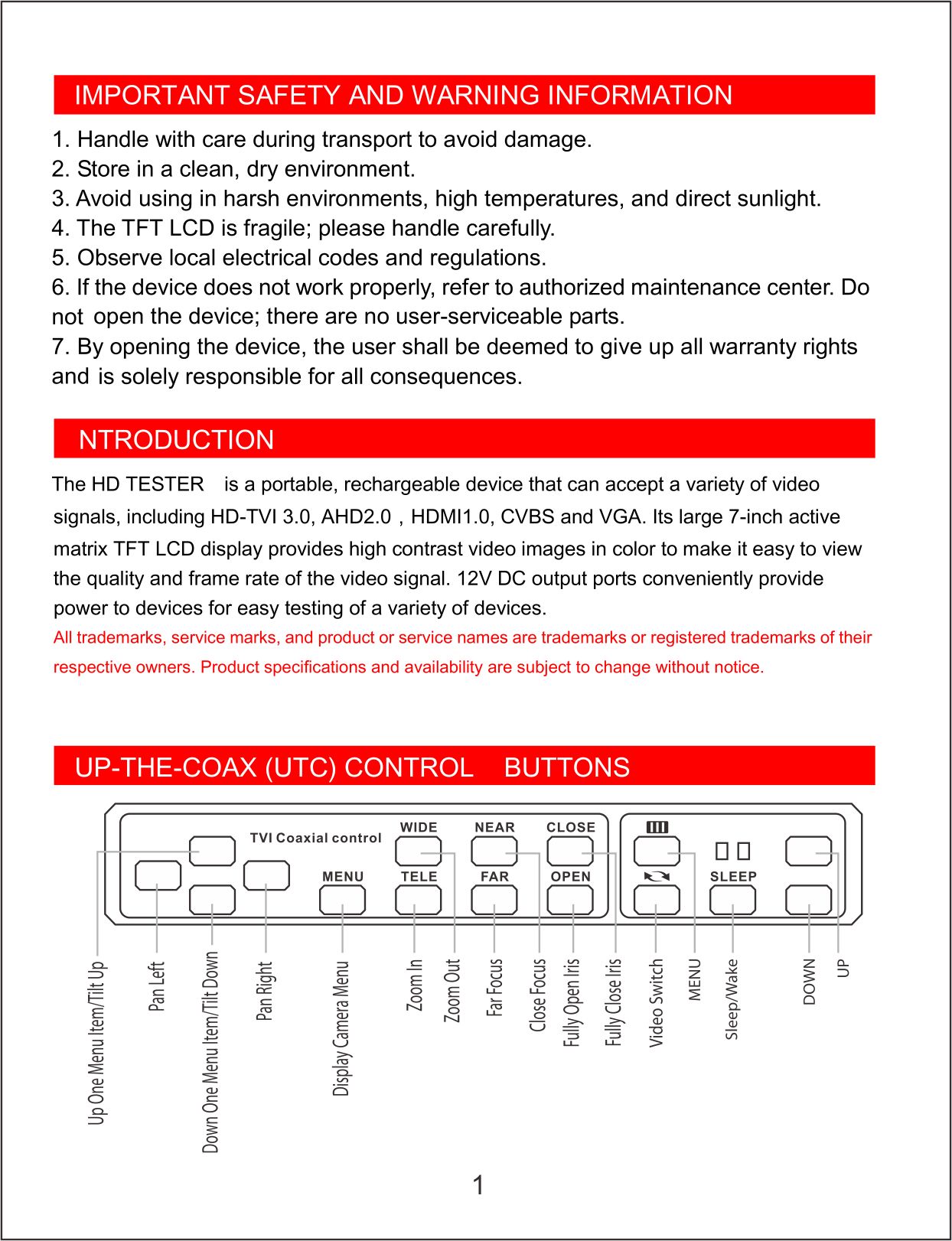

6.支持TVI 球机同轴视控功能，海康威视同轴视控协议：HIKVISION-C
7.无视频信号接入显示彩条并CVBS 模拟输出，接入视频显示视频信号同步模拟
CVBS 视频图像信号输出。

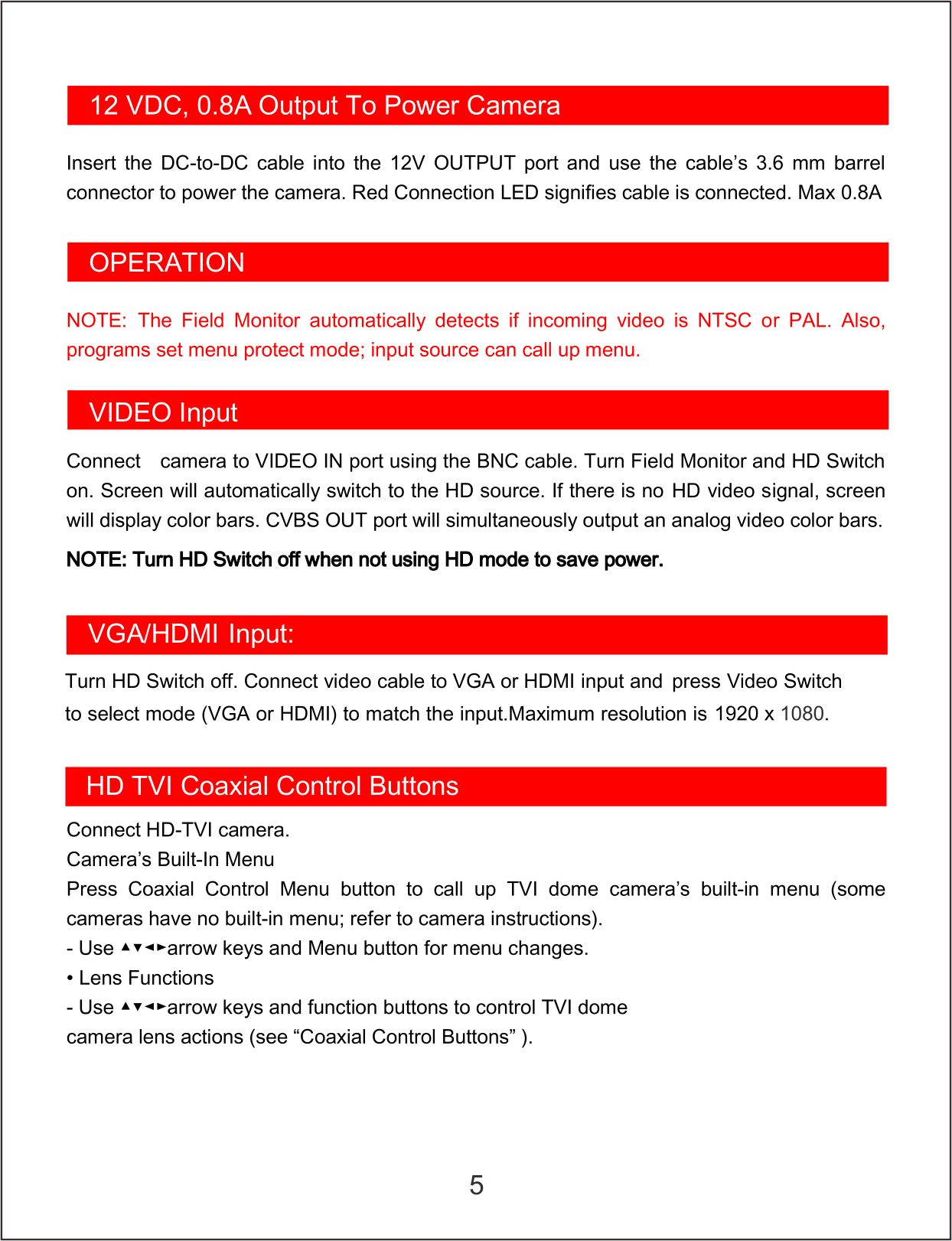

五．充电及输出
1.电池最高电压为4.2V，2-4 节18650 并联
使用DC-DC 线升压12V 输出，最大放电电流0.8A。
2. 5V USB 充电器充电电流0.8A，充满自停。提供欧规或美规。
六．功耗
开启TVI 功耗:4.2W
关闭TVI 功耗:2.5W
七．尺寸、重量
产品裸机最大尺寸：204MM*144MM*43MM
产品包装尺寸：
纸箱尺寸：
机器净重：700g
整套毛重：1.1kg
10 台/箱毛重：12kg

产品附件

1. 5V/1A USB 充电器（欧规或美规） 1 个

2.BNC 跳线1 条

3.DC-DC 线1 条

4.说明书1 本

可选附件：

工具箱
